ISO9809-1 Cilindro de gás

  • Parâmetro
  • Contate-nos
  • NÃO. Tipo Diâmetro externo (mm) Pressão de trabalho (bar) Pressão de teste (bar) Capacidade da água (L) Espessura da parede de design (mm) Material Altura (mm) Padrão
    1 108-2-21a 108 210 315 2 2.8 34crmo4 310

    ISO9809-1

    GB/T5099.1

    2 108-2.5-21a 2.5 375
    3 108-3-21a 3 440
    4 108-3.5-21a 3.5 510
    5 108-4-21A 4 570
    6 140-4-21A 140 210 315 4 3.6 34crmo4 400

    ISO9809-1

    GB/T5099.1

    7 140-5-21A 5 480
    8 140-6-21a 6 550
    9 140-7-21A 7 620
    10 140-7.5-21a 7.5 660
    11 140-8-21A 8 690
    12 140-9-21a 9 760
    13 140-10-21a 10 830
    14 12-21a 12 970
    15 140-4-21A 140 300 450 4 4.6 34crmo4 400

    ISO9809-1

    GB/T5099.1

    16 140-5-21A 5 480
    17 140-6-21a 6 550
    18 140-7-21A 7 620
    19 159-8-21A 159 210 315 8 4.1 34crmo4 560

    ISO9809-1

    GB/T5099.1

    20 159-9-21A 9 615
    21 159-10-21A 10 675
    22 159-12-21A 12 785
    23 159-12.5-21a 12.5 810
    24 159-14-21a 14 905
    25 159-15-21a 15 960
    26 180-9-21A 180 210 315 9 4.7 34crmo4 530

    ISO9809-1

    GB/T5099.1

    27 180-10-21A 10 575
    28 180-12-21a 12 665
    29 180-14-21a 14 760
    30 180-15-21a 15 805
    31 180-16-21a 16 850
    32 180-18-21a 18 945
    33 180-20-21A 20 1035
    34 180-22-21A 22 1130
    35 232-30-21A 232 200 300 30 5.4 34crmo4 1090

    ISO9809-1

    GB/T5099.1

    36 232-40-21A 40 1265
    37 232-45-21A 45 1355
    38 232-48.2-21a 48.2 1410
    39 232-50-21A 50 1440
    40 219-20-15A 219 150 250 20 5.7 37mn 850

    IOS9809-3

    GB/T5099-3

    41 219-30-15A 30 1040
    42 219-38-15A 38 1260
    43 219-40-15A 40 1300
    44 219-45-15A 45 1490
    45 219-50-15A 50 1640
    46 267-60-15A 267 150 250 60 6.1 37mn 1328

    IOS9809-3

    GB/T5099-3

    47 267-68-15a 68 1487
    48 267-70-15A 70 1527
    49 267-80-15A 80 1725
    50 267-82-15A 82 1750

    NÃO. Tipo Diâmetro externo (mm) Pressão de trabalho (bar) Pressão de teste (bar) Capacidade da água (L) Espessura da parede de design (mm) Material Altura (mm) Padrão
    1 108-2-21 108 210 315 2 2.8 34crmo4 310 ISO9809-1
    2 108-2.5-21 2.5 375
    3 108-3-21 3 440
    4 108-3.5-21 3.5 510
    5 108-4-21 4 570
    6 108-4.5-21 4.5 635
    7 108-5-21 5 700
    8 108-5.5-21 5.5 765
    9 108-6-21 6 830
    10 108-6.5-21 6.5 900
    11 108-7-21 7 965
    12 140-4-21 140 210 315 4 3.6 34crmo4 400 ISO9809-1
    13 140-5-21 5 480
    14 140-6-21 6 550
    15 140-7-21 7 620
    16 140-7.5-21 7.5 660
    17 140-8-21 8 700
    18 140-9-21 9 760
    19 140-10-21 10 810
    20 140-12-21 12 910
    21 159-8-21 159 210 315 8 4.1 34crmo4 575 ISO9809-1
    22 159-9-21 9 630
    23 159-10-21 10 690
    24 159-12-21 12 805
    25 159-12.5-21 12.5 825
    26 159-14-21 14 920
    27 159-15-21 15 980
    28 180-9-21 180 210 315 9 4.6 34crmo4 530 ISO9809-1
    29 180-10-21 10 575
    30 180-12-21 12 665
    31 180-14-21 14 760
    32 180-15-21 15 805
    33 180-16-21 16 850
    34 180-18-21 18 945
    35 180-20-21 20 1035
    36 180-22-21 22 1130

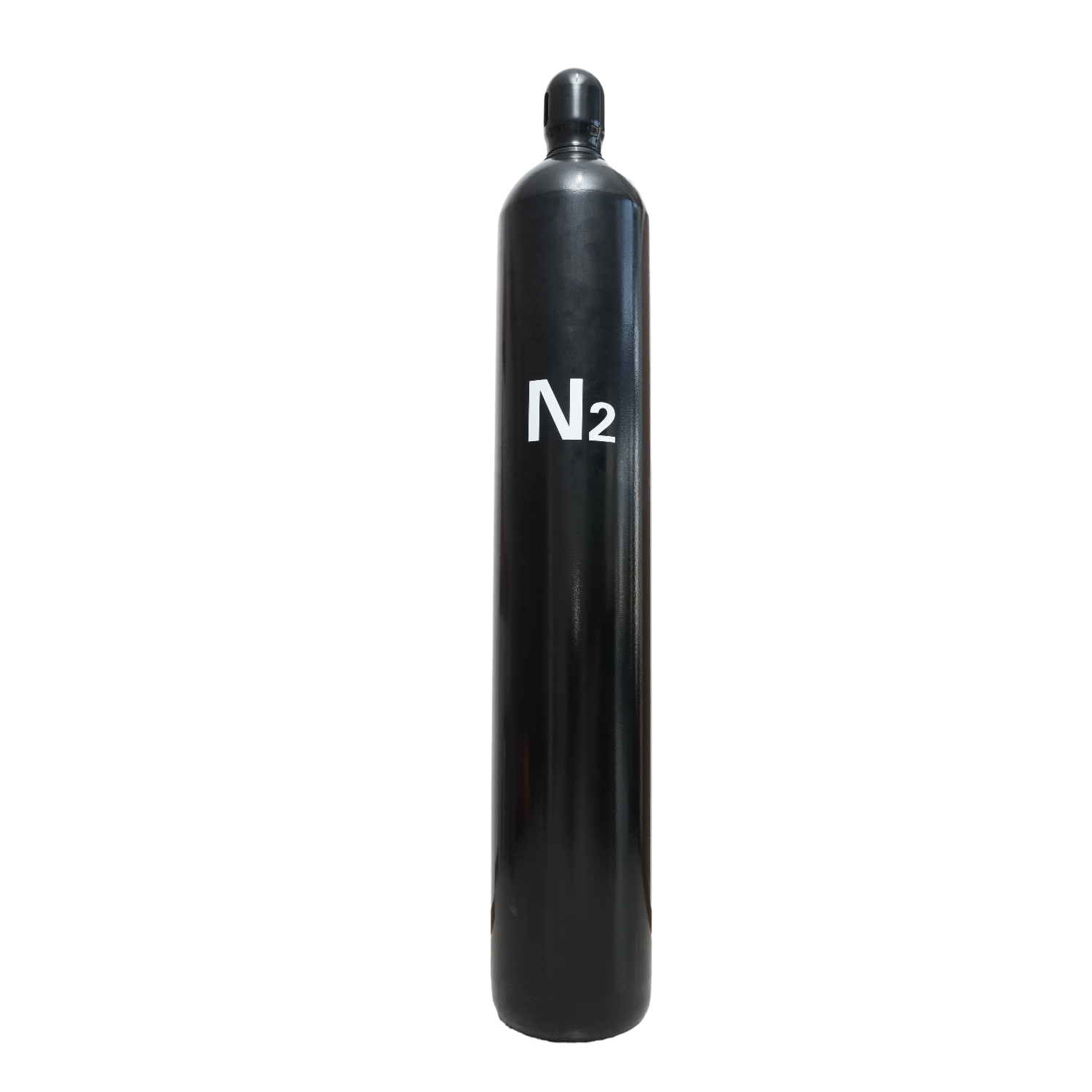

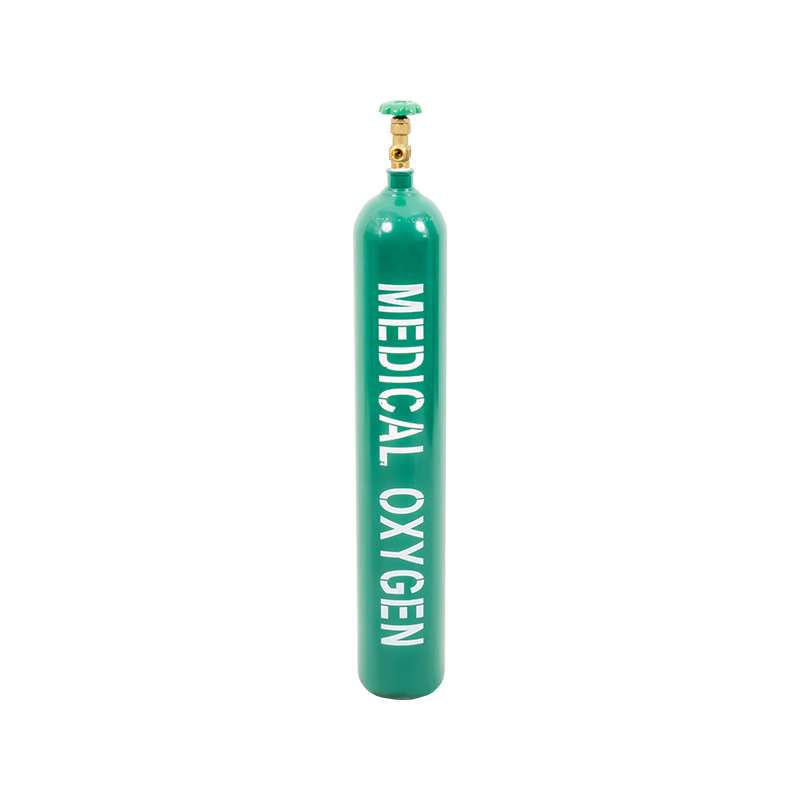

    Os cilindros de gás ISO9809-1 são recipientes de alta resistência feitos de ligas de aço, especialmente projetadas para conter gás ou líquido sob alta pressão. Esses aços são feitos com composição química específica e processos de tratamento térmico, que têm maior dureza, resistência, resistência ao desgaste e capacidade de suportar altas temperaturas e pressão do que o aço carbono. O aço é formado em forma cilíndrica por processos de trabalho a quente ou de trabalho frio, como forjamento ou extrusão. Tratamento térmico para obter as propriedades mecânicas necessárias, como extinção, temperamento, etc. A usinagem e acabamento para obter dimensões precisas e acabamento da superfície. Inspeção e teste para garantir que os cilindros de gás atendam a todos os padrões e especificações necessários. Os cilindros de gás ISO9809-1 são adequados para componentes que precisam suportar alta pressão e temperatura, como tanques de combustível, sistemas hidráulicos e suportes de trem de pouso. Eles são adequados para cilindros de gás de alta pressão usados ​​em fogklifts e outras máquinas usadas para armazenar e transportar gases ou líquidos de alta pressão.

Sobre
Zhejiang Yongshang Pressure Vessel Co., Ltd.
Zhejiang Yongshang Pressure Vessel Co., Ltd. foi criado em 2016. É uma empresa moderna que integra P&D, produção e vendas, especializada na produção de pó seco, carrinhos, extintores de incêndio de dióxido de carbono, cilindros de aço sem costura e garrafas de alumínio. Os produtos são vendidos em casa e no exterior e são bem recebidos pelos clientes. Com base em equipamentos avançados de produção e equipamentos de teste completo, a empresa fornece aos clientes produtos de alta qualidade por meio de sistemas rígidos de gerenciamento de qualidade e processos inovadores. "Melhore a si mesmo e perseguir a excelência" é o espírito consistente da nossa empresa. Sinceramente, recebemos os comerciantes nacionais e estrangeiros em cooperar com nossa empresa, e forneceremos produtos e serviços de alta qualidade.
Certificado de honra
  • Certificado Zertifikat
  • Certificado Zertifikat
  • Certificado Zertifikat
  • Certificado Zertifikat
  • Certificado Zertifikat
  • Certificado Zertifikat
Notícias
Conhecimento da indústria
Introdução ao cilindro de gás ISO9809-1
Um dos padrões internacionais mais amplamente aceitos para os cilindros de gás de fabricação é o padrão ISO9809-1, que define os requisitos para cilindros de aço e gás de alumínio sem costura. A ISO9809-1 faz parte da ISO 9809 Series, um padrão global desenvolvido pela Organização Internacional de Padronização (ISO) para governar o projeto, fabricação e teste de cilindros de gás sem costura. O padrão fornece diretrizes sobre os procedimentos de materiais, construção e teste necessários para garantir que os cilindros sejam capazes de suportar a pressão para os quais foram projetados e que sejam seguros para usar ao longo da vida útil esperada. Como fabricante líder de cilindros de gás ISO9809-1 na China, o Zhejiang Yongshang Pressure Vessel Co., Ltd. desempenha um papel significativo no atendimento à crescente demanda global por cilindros de gás de alta qualidade. Fundada em 2016, Zhejiang Yongshang se posicionou na vanguarda da indústria de fabricação de cilindros a gás. Com foco em pesquisa e desenvolvimento, produção e vendas, a empresa é especializada na produção de uma ampla variedade de embarcações de alta pressão, incluindo pó seco, extintores de incêndio de dióxido de carbono, cilindros de aço sem costura e garrafas de alumínio. A Zhejiang Yongshang Pressure Vessel Co., Ltd. Distingue-se como um fabricante e fábrica de cilindros de gás ISO9809-1, oferecendo uma gama diversificada de produtos para clientes em casa e no exterior. O compromisso da empresa com a qualidade é evidente através do uso de equipamentos avançados de produção, sistemas de testes abrangentes e adesão a protocolos rigorosos de gerenciamento da qualidade. O resultado é uma linha de produtos que não apenas cumpre o ISO9809-1, mas também atende ou excede as expectativas dos clientes globais que dependem desses cilindros em aplicações críticas.

O ISO9809-1 fornece um conjunto universal de diretrizes que os fabricantes devem seguir para garantir a segurança e a confiabilidade dos cilindros de gás. A capacidade de um cilindro de gás de conter o gás de alta pressão depende de sua integridade estrutural, qualidade do material e rigor de seu processo de teste. O ISO9809-1 Standard aborda todos esses fatores em detalhes, fornecendo especificações para materiais, métodos de teste e controles de qualidade. Esses cilindros são normalmente usados ​​para armazenar gases como oxigênio, nitrogênio, dióxido de carbono e outros gases comprimidos em vários setores, incluindo aplicações de segurança médica, industrial e de incêndio. A importância da adesão a esse padrão não pode ser exagerada. Os cilindros de gás que são fabricados ou testados incorretamente representam riscos significativos, incluindo rupturas, vazamentos ou falhas durante o manuseio. Isso pode levar a situações perigosas, danos à propriedade ou até da perda de vidas. Assim, a adesão ao ISO9809-1 garante que os cilindros sejam construídos para suportar altas pressões, ter uma longa vida útil de serviço e fornecer armazenamento seguro para gases compactados.

O ISO9809-1 especifica que os materiais utilizados na fabricação de cilindros a gás devem ser cuidadosamente selecionados para garantir que possam suportar as pressões a que serão submetidas. Os materiais comumente usados ​​para fabricar cilindros de alta pressão incluem aço e alumínio sem costura, os quais oferecem um equilíbrio entre força, peso e durabilidade. O aço sem costura é uma escolha popular para a fabricação de cilindros de alta pressão, pois oferece resistência e resistência excepcionais à deformação sob alto estresse. A natureza perfeita do aço também elimina os riscos associados à soldagem de costuras, que podem ser pontos de falha em potencial. Os cilindros de alumínio, embora mais leves que seus colegas de aço, também são uma escolha preferida para determinadas aplicações, especialmente onde o peso é um fator crítico, como em cilindros portáteis usados ​​em extintores de incêndio ou sistemas de fornecimento de gás médico. A Zhejiang Yongshang Pression Vessel Co., Ltd. fabrica cilindros de aço sem costura e garrafas de alumínio, garantindo que seus produtos atendam aos requisitos de material do padrão ISO9809-1. A empresa usa técnicas avançadas para forjar e moldar esses materiais, garantindo que cada cilindro atenda aos critérios de resistência à pressão e segurança necessários.

O design e construção de ISO9809-1 Cilindros de gás requer consideração cuidadosa de vários fatores -chave, incluindo resistência à pressão, integridade estrutural e aplicação do cilindro. O padrão ISO9809-1 especifica a espessura mínima da parede e outros parâmetros estruturais necessários para diferentes tipos de cilindros, dependendo do tamanho e do uso pretendido. Por exemplo, os cilindros projetados para uso industrial geralmente têm paredes mais espessas para suportar pressões mais altas, enquanto as usadas em aplicações de segurança médica ou incêndio podem ter paredes um pouco mais finas, mas ainda devem atender aos requisitos rigorosos de resistência à pressão. A forma e o design do cilindro também são importantes, pois afetam a distribuição da pressão interna e da força geral. A Zhejiang Yongshang Pression Vessel Co., Ltd. segue estas diretrizes de perto, garantindo que seus cilindros sejam construídos para fornecer desempenho ideal em uma ampla gama de aplicações. Além da seleção de materiais e da integridade estrutural, o design dos cilindros de gás ISO9809-1 também inclui consideração para fatores como fixação da válvula, design do pescoço do cilindro e revestimentos de proteção. Esses elementos desempenham um papel crítico para garantir que o cilindro permaneça seguro e funcional ao longo de sua vida útil. A equipe de engenharia da empresa aplica princípios de design de ponta e software de design auxiliado por computador (CAD) para otimizar todos os aspectos da construção do cilindro.

Controle e teste de qualidade são componentes integrais do processo de fabricação para cilindros de gás ISO9809-1. Sob o padrão, os fabricantes devem realizar uma série de testes rigorosos para garantir que cada cilindro atenda aos critérios de desempenho necessários. Esses testes incluem testes de pressão hidráulica, teste de vazamento e inspeção visual para quaisquer defeitos. O teste de pressão hidráulica é realizado enchendo o cilindro com água e submetindo -o a uma pressão superior à pressão de trabalho pretendida. O teste de vazamento é realizado para garantir que o cilindro não permita que o gás escape. Na Zhejiang Yongshang Pressure Vessel Co., Ltd., a empresa emprega equipamentos de teste avançados e um rigoroso sistema de gerenciamento da qualidade para garantir que cada cilindro atenda aos requisitos ISO9809-1. As instalações de teste da empresa estão equipadas para executar todas as avaliações necessárias, e os resultados são meticulosamente documentados para garantir a segurança e a confiabilidade do produto final.
